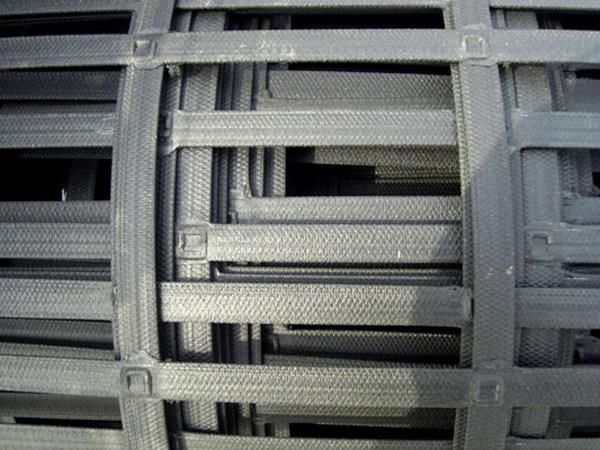

高强凸结点钢塑土工格栅是普通钢塑土工格栅的升级产品，改变了普通格栅结点剥离力小仅（30N），焊点容易开裂，造成施工困难，防侧移位的作用减小等缺点，而进一步改进的产品。由于材料配比，施工工艺的改变，焊结点剥离力达500N-600N之间，有效的改变了传统钢塑土工格栅的以上缺点。由于焊接部位结点凸出，因而称之为 凸结点钢塑土工格栅，学术名称为结点增强型钢塑土工格栅。
一、凸结点钢塑土工格栅生产工艺流程
a、根据生产的产品规格型号，用新的PE原料和回收料颗粒进行配比，按剥离力的大小对新料和回收料进行配比，计量；
b、配比完成后使用搅拌器后人工对配比的原料进行搅拌和掺和，根据要求并加入色母、消泡剂等辅料，混合均匀；
c、上料，将混合均匀的PE料，加入挤出机，并对挤出机进行预热；
d、上钢丝根据条带拉力大小，计算钢丝数量，将钢丝放在钢丝架上，做好准备；
e、通过挤出机 对 PE材料 高温加热，使PE成融融状态，在扣模中将弹簧钢丝 根据拉力大小排列紧密。使融融的PE对其进行 包裹，在凉水中快速冷却。通过挤压 成钢塑复合带子。
f、焊接，将制成条带放到高频焊接机，然后通过 超声波 高频焊接机，进行高频焊接
二、凸结点钢塑土工格栅又称拉筋带格栅是钢丝通过高密度聚乙烯包裹成高强度条带，经超音波焊接而成，并根据工程需要 不同改变筋带的拉力大小。
三、通过生产工程中对塑料表面的挤压理，滚制成凹凸花纹问，增加了焊接点强度，提高筋带表面磨擦系数，这些作用使组成的钢塑复合土工格栅具有抵抗来自填料的水平剪力，提高软基承载力阻抗土体破裂面的形成，满足工程长久性工程建设的要求。
四、凸结点钢塑土工格栅规格型号根据拉力的方向，有单向和双向之分，凸结点钢塑土工格栅 每延米拉伸屈服力30-200KN/m不等，可根据用户需求而制定。
五、焊结点剥离力 30n以上，根据用户要求可以 将结点剥离力做到500n（牛），就是目前常使用的高剥离力凸结点钢塑格栅，又称结点增强型钢塑复合土工格栅。
六、宽度1-6 米之间，可根据施工方的要求定制。方便使用。
凸结点钢塑复合土工格栅产品特点：
拉力大：每延米纵横向拉伸屈服力能达到20-150KN，经交通、铁道、水利三部产品质量监督检验检验。
变形小：凸点钢塑格网的屈服伸长率≤3%；凸点塑料格网的屈服伸长率≤10%。
结点强度高 ：本品采用熔铸凸点式连接纵横筋带构成格网，其结点强度高，焊接格网结点抗剪强度≥1.5Mpa，凸点格网结点极剥离力≥400N
寿命长：塑料是保护高强钢丝的材料，也是塑料格网受力材料，它具有耐酸、碱、盐腐蚀的化学特性，经科学配方具有抗老化、抗氧化的性能，适用于各类长久性工程，使用寿命可达百年以上。
效果好：格网网状熔铸凸结点结构，增强格网与岩土的嵌锁咬合作用，能约束土体的侧向位移，增强地基承载力，减少土体的整体沉降和改善土体 的不均匀沉降，增强基础的整体性能，且能防止面层开裂。
造价省：通过若干工程实例证明，用这种材料的加筋土工程与传统方式构筑的同类工程相比，可节省造价10%-50%
施工便捷：格网的铺设、定位十分简单、容易平整。幅宽2m-4m, 接头少，可穿锁连接，施工期短。
凸点单向(钢塑)格网参数
| 型号HL-TGG | 每延米伸纵向拉伸屈服力KN/m | 屈服伸长率% | 结点极剥离力N | 幅宽m | 卷长m |
| 30 | ≥30 | ≤3 | ≥400 | 2±0.2 4±0.2 | 30±0.2 40±0.2 50±0.2 |
| 40 | ≥40 | ||||
| 50 | ≥50 | ||||
| 60 | ≥60 | ||||
| 80 | ≥80 | ||||
| 100 | ≥100 | ||||
| 120 | ≥120 | ||||
| 150 | ≥150 |
★特殊规格可根据用户要求定制
凸点双向(钢塑)格网参数
| 型号HL-TGG | 每延米伸纵向拉伸屈服力KN/m | 纵/横向屈服伸长率% | 结点极剥离力N | 幅宽m | 卷长m | |
| 纵向 | 横向 | |||||
| 30-30 | ≥30 | ≥30 | ≤3 | ≥400 | 2±0.2 4±0.2 | 30±0.2 40±0.2 50±0.2 |
| 40-40 | ≥40 | ≥40 | ||||
| 50-50 | ≥50 | ≥50 | ||||
| 60-60 | ≥60 | ≥60 | ||||
| 80-80 | ≥80 | ≥80 | ||||
| 100-100 | ≥100 | ≥100 | ||||
| 120-120 | ≥120 | ≥120 | ||||
| 150-150 | ≥150 | ≥150 | ||||
★特殊规格可根据用户要求定制
凸点单向(塑料)格网参数
| 型号 HL-TGG | 每延米伸纵向拉伸屈服力KN/m | 屈服伸长率% | 结点极剥离力N | 2%伸长率时的拉伸力KN/m | 5%伸长率时的拉伸力KN/m | 幅宽m | 卷长m |
| 30 | ≥30 | ≤3 | ≥400 | ≥10 | ≥15 | 2±0.2 4±0.2 | 30±0.2 40±0.2 50±0.2 |
| 40 | ≥40 | ≥14 | ≥20 | ||||
| 50 | ≥50 | ≥17 | ≥25 | ||||
| 60 | ≥60 | ≥20 | ≥30 | ||||
| 80 | ≥80 | ≥27 | ≥40 |
★特殊规格可根据用户要求定制
凸点双向(塑料)格网参数
| 型号HL-TGG | 每延米伸纵向拉伸屈服力KN/m | 纵/横向屈服伸长率% | 结点极剥离力N | 2%伸长率时的拉伸力KN/m | 5%伸长率时的拉伸力KN/m | 幅宽m | 卷长m | |
| 纵向 | 横向 | |||||||
| 25-25 | ≥25 | ≥25 | ≤10 | ≥400 | ≥9 | ≥13 | 2±0.2 4±0.2 | 30±0.2 40±0.2 50±0.2 |
| 30-30 | ≥30 | ≥30 | ≥10 | ≥15 | ||||
| 40-40 | ≥40 | ≥40 | ≥14 | ≥20 | ||||
| 50-50 | ≥50 | ≥50 | ≥17 | ≥25 | ||||
| 60-60 | ≥60 | ≥60 | ≥20 | ≥30 | ||||
| 80-80 | ≥80 | ≥80 | ≥27 | ≥40 | ||||
★特殊规格可根据用户要求定制
凸点纵横向不等强(钢塑)格网参数
| 型号HL-TGG | 每延米伸纵向拉伸屈服力KN/m | 纵/横向屈服伸长率% | 结点极剥离力N | 幅宽m | 卷长m | |
| 纵向 | 横向 | |||||
| 150-120 | ≥150 | ≥120 | ≤3 | ≥400 | 2±0.2 4±0.2 | 30±0.2 40±0.2 50±0.2 |
| 150-100 | ≥150 | ≥100 | ||||
| 150-80 | ≥150 | ≥80 | ||||
| 120-100 | ≥120 | ≥100 | ||||
| 120-80 | ≥120 | ≥80 | ||||
| 120-60 | ≥120 | ≥60 | ||||
| 100-80 | ≥100 | ≥80 | ||||
| 100-60 | ≥100 | ≥60 | ||||
| 100-50 | ≥100 | ≥50 | ||||
| 80-60 | ≥80 | ≥60 | ||||
| 80-50 | ≥80 | ≥50 | ||||
| 80-40 | ≥80 | ≥40 | ||||
| 60-50 | ≥60 | ≥50 | ||||
| 60-40 | ≥60 | ≥40 | ||||
| 60-30 | ≥60 | ≥30 | ||||
| 50-40 | ≥50 | ≥40 | ||||
| 50-30 | ≥50 | ≥30 | ||||
| 40-30 | ≥50 | ≥30 | ||||
★特殊规格可根据用户要求定制
